はじめに
4月8日に測定したCo-60,Cs-137,Pedestalの結果に加えて、１１日に測定したNa-22の結果を用いてエネルギー較正をしています.2011,05,02更新
ピークへのfitting時にχ^2/ndfがおかしくなっていました。 これを解決するため、ヒストグラムのスケールを、線源のスケールにあわせました。
ただ、最後の"ch-energy"の図と"ch-sigma"の図はχ^2/ndfの値が間違っている思います。余裕があるときに手計算でもしましょうか。
2011,05,05更新
M先生のご指摘、ご要望に応じて
Co-60の出すガンマ線のエネルギーを1133keV,1177keV1から1173keV,1333keVに修正しました。
エネルギー構成の際、K-40(1468keV)とI-131(364keV)を加えました。データはBG0408とIWAKI_SAND_0408からフィッティングしました。
の点を変更しました。
また、チャンネルとエネルギーのキャリブレーションと、フィットしたガウス関数のシグマとチャンネルのキャリブレーションにおいて、エラーバーを付け足しました。 ちゃんとついてます。見えないだけです。
使用したデータ
- BG_0408
- Co-60_0408
- Cs-137_0408
- Na22_0411
- Pedestal_0408
- IWAKI_SAND_0408
BGとサンプル

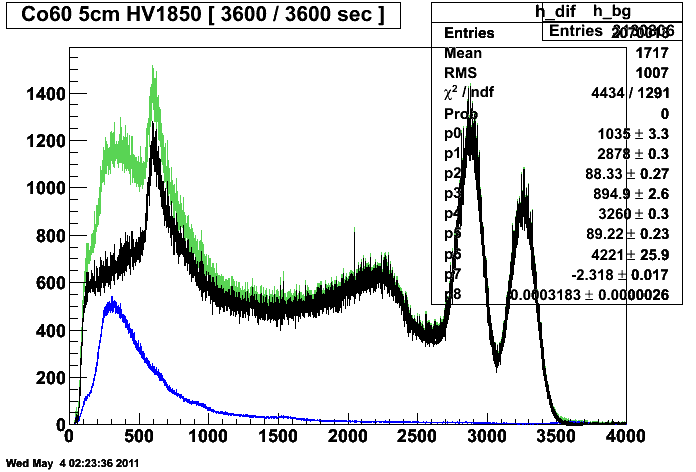

青いヒストグラムはBGです。緑色のヒストグラムはサンプルです。
黒いヒストグラムは、サンプルのヒストグラムからBGのヒストグラムを引いたものです。
Co-60 |
Cs-137 |

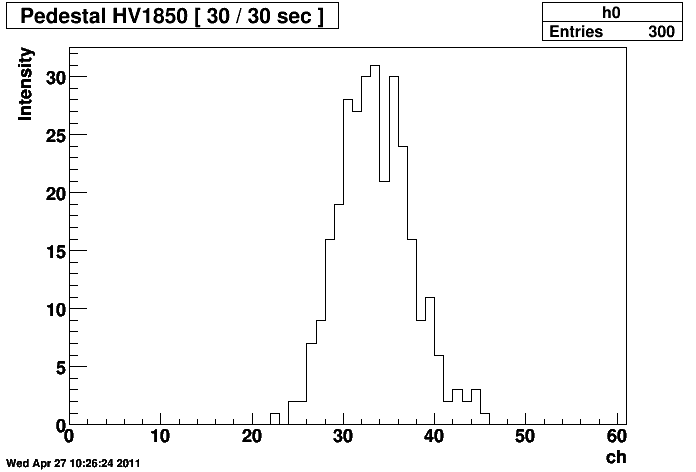

Pedestal |
Pedestal(横軸のスケール調整後) |
Na-22 |
I-131(in Iwaki Sand) |

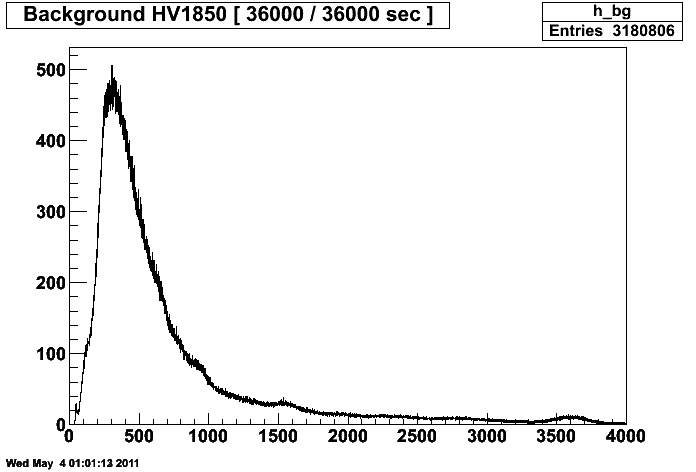

K-40(in BG) |
変更しました.詳しくは "始めに" を参照してください。
Fittingについて

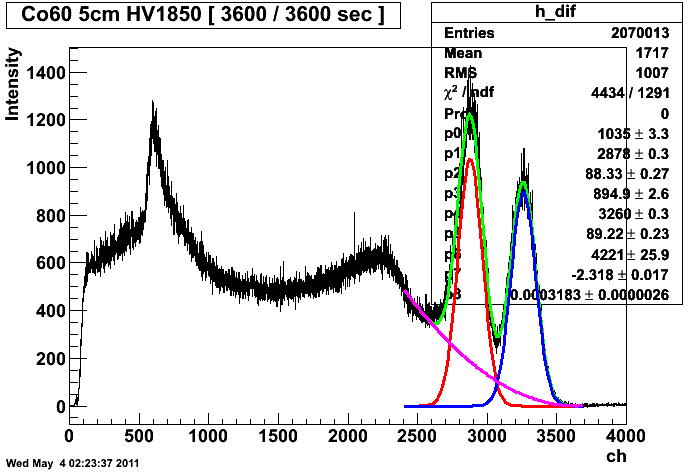

各線源のピークのチャンネルは、ピークに対してFittingを行うことで特定しています。| Co-60 |
|
Co-60のFittingは２つのピークを同時に行いました。
ガウス関数(赤,パラメータ:p0,p1,p2)+ガウス関数(青,パラメータ:p3,p4,p5)+２次関数(ピンク
,パラメータ:p6,p7,p8)の関数の重ね合わせです。
この結果、
このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 |
||||||||
| Cs-137 |
|

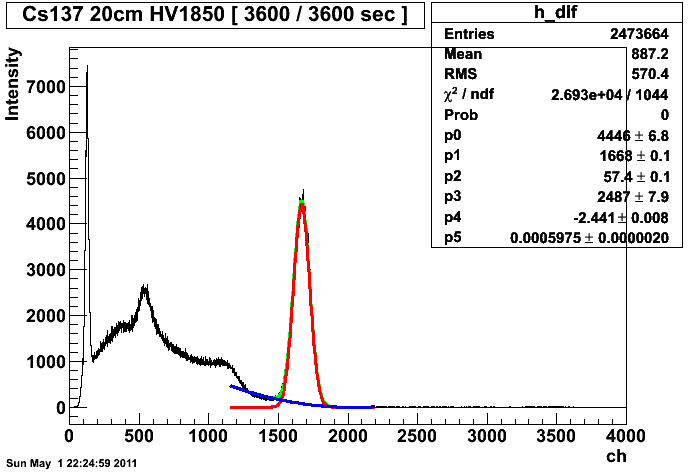

Cs-137のFittingです。
ガウス関数(赤,パラメータ:p0,p1,p2)+２次関数(青,パラメータ:p3,p4,p5)の関数の重ね合わせです。
この結果、
このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 |
||||||||

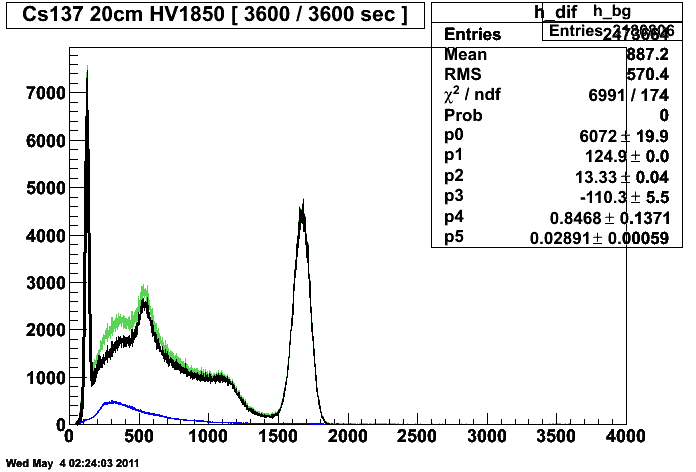

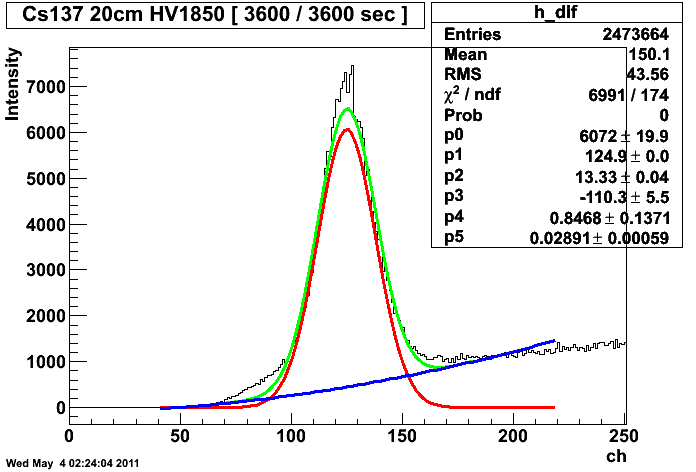

| Cs-137(の娘核種であるBa-137の放出するガンマ線,33keV) |
|
正確には

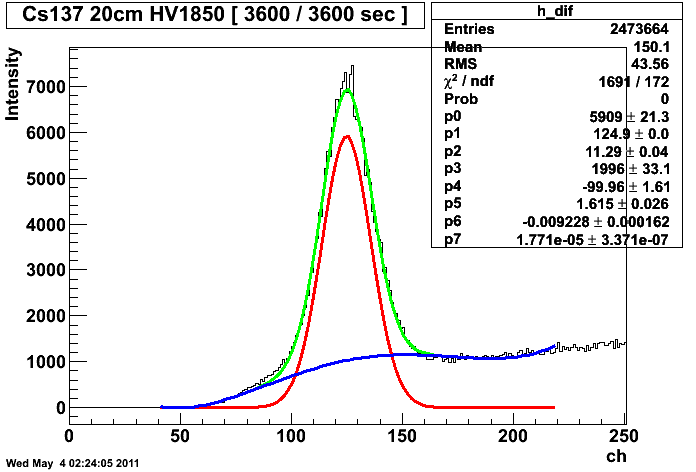

ガウス関数(赤,パラメータ:p0,p1,p2)+2次関数(青,パラメータ:p3,p4,p5)の関数の重ね合わせです。 この結果、
このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 2011,5,4更新 χ^2/ndfを気にして、ガウス関数+４次関数でもfittingをしてみました(画像下)。 このFittingを行うと
|
||||||||

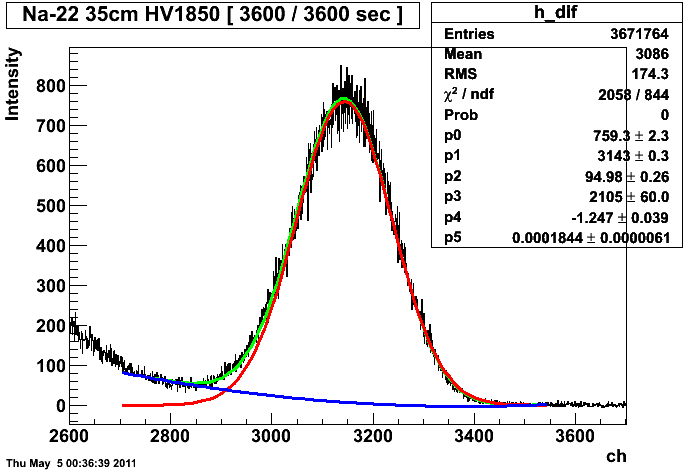

| Na-22 (511keV) |
|

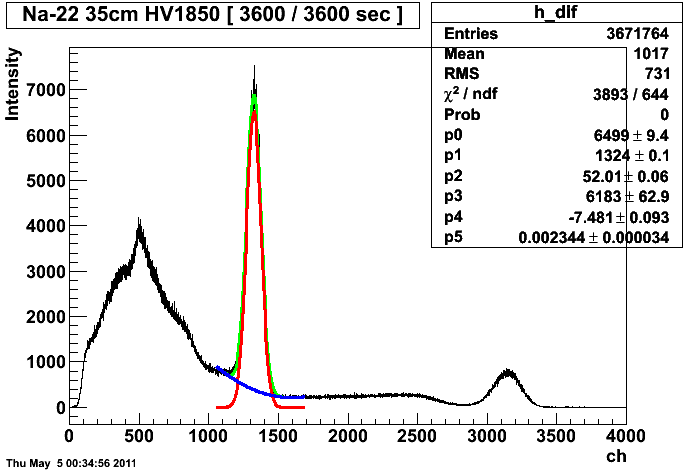

Na22のFitting(1)です。
ガウス関数(赤,パラメータ:p0,p1,p2)でFittingしています。 この結果、
横軸のレンジをかえた図は こちら です。 このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 | ||||||||

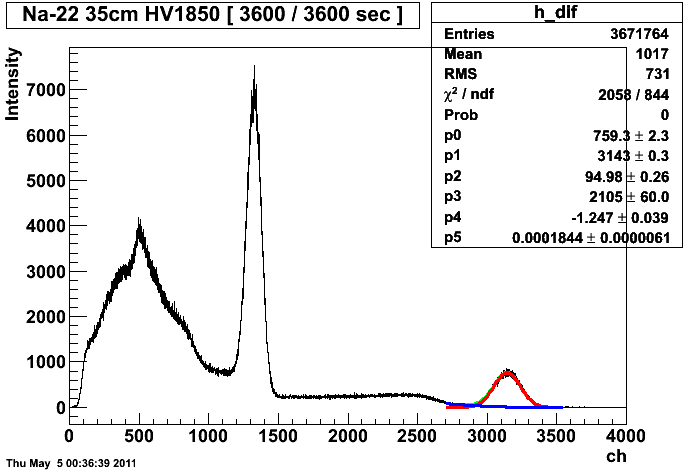

| Na-22 (1275keV) |
|
Na22のFitting(2)です。
ガウス関数(赤,パラメータ:p0,p1,p2)でFittingしています。
この結果、
このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 | ||||||||

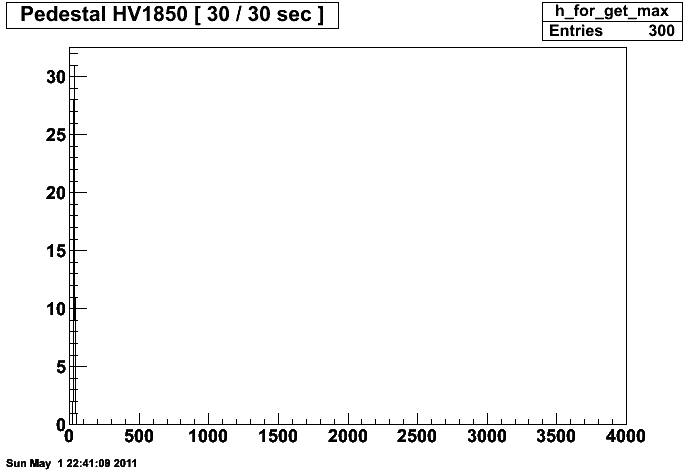

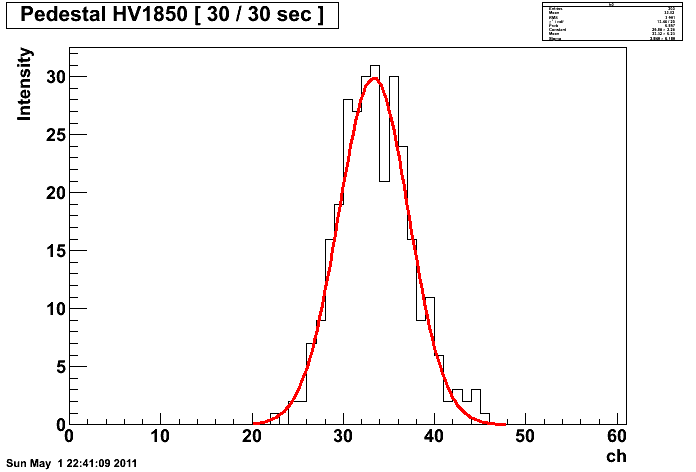

| Pedestal |
|
PdestalのFittingです。
ガウス関数(赤,パラメータ:p0,p1,p2)でFittingしています。
この結果、
このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 |
||||||||

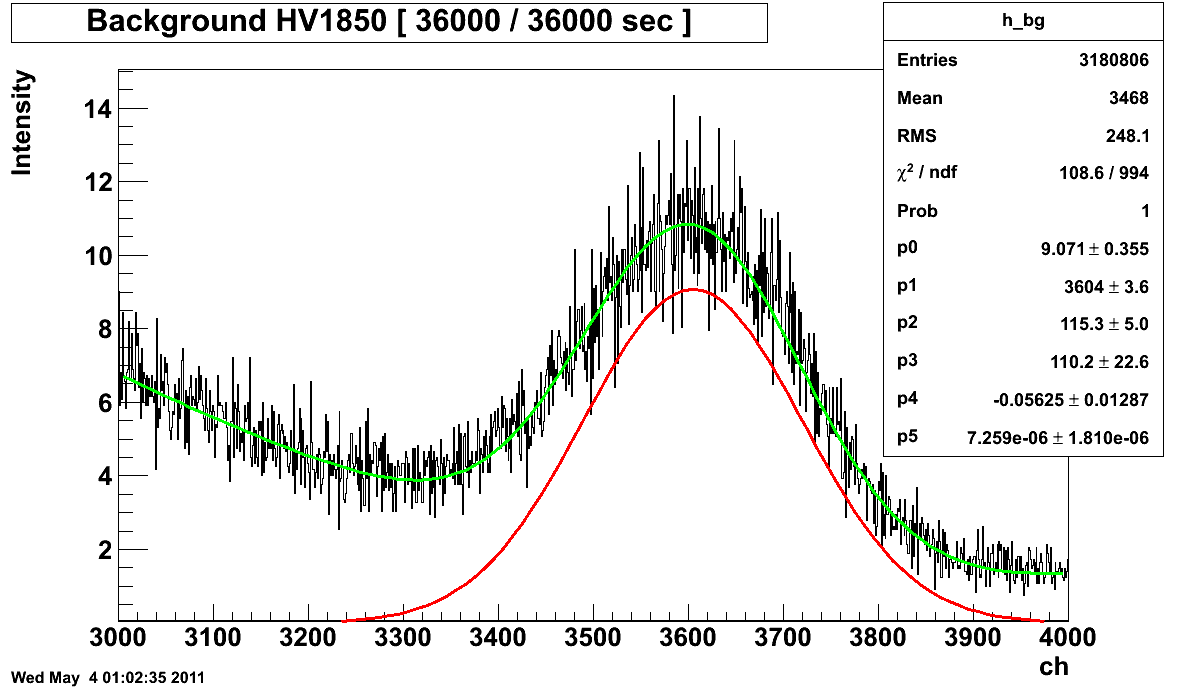

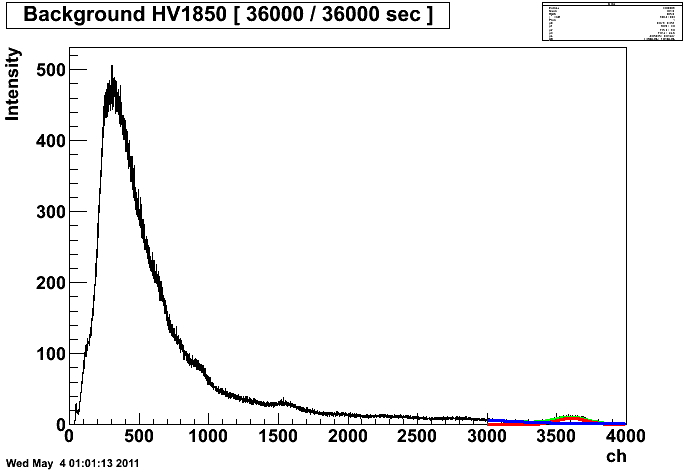

| K-40(in BG) |
|
K-40のFittingです。
ガウス関数(赤,パラメータ:p0,p1,p2)+２次関数(青,パラメータ:p3,p4,p5)でFittingしています。
この結果、
このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 |
||||||||

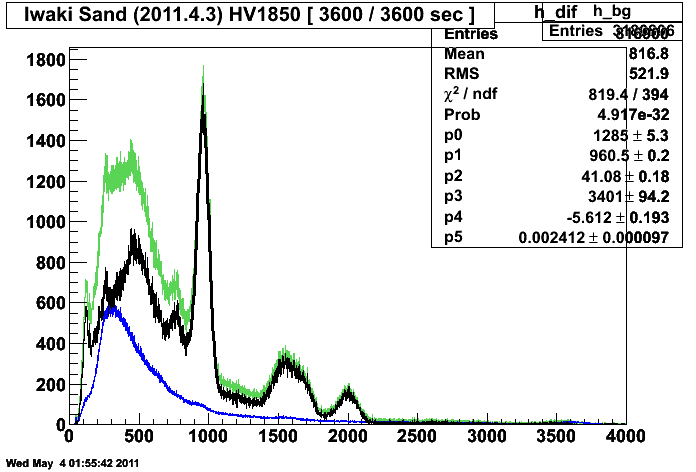

| I-131(in Iwaki Sand) |
|

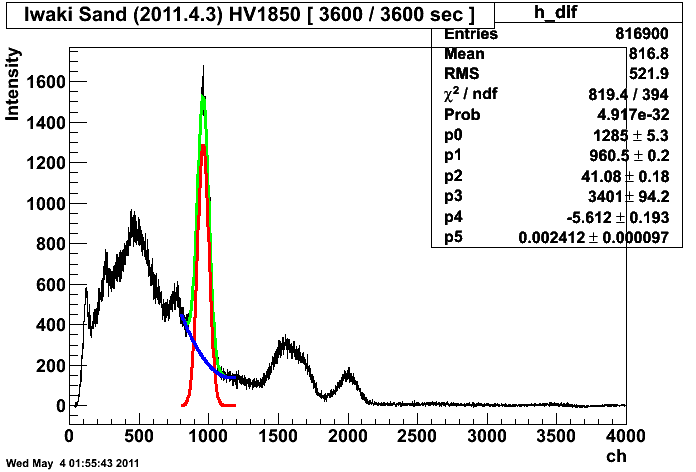

I-131のFittingです。
ガウス関数(赤,パラメータ:p0,p1,p2)+２次関数(青、パラメータp3,p4,p5)でFittingしています。
この結果、
このFittingを行ったマクロです。 このFittingの流れをPDFファイルにまとめました。 |
結果
上のFittingから求めたCHとエネルギーの関係を用いて、エネルギー較正を行いました。CHに対するエネルギーのグラフと、エネルギーに対するFitting時のピークの誤差のグラフを以下に示します。
2011,5,4追加
上にも書いてあるように、キャリブレーションでエラーバーを追加しました。 また、サンプルにあたピークとBGにあったピークからI-131とK-40の値も追加しています。
ですが、ch-シグマのfittingがうまくいきません。 Co-60,K-40の点３つがFittingした曲線から大きく離れています。

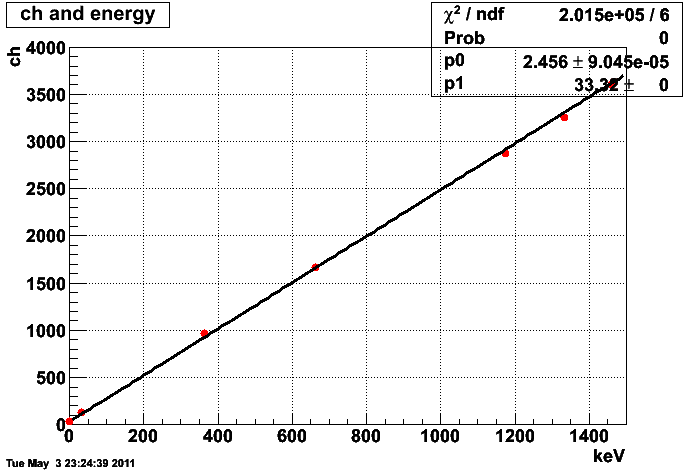

| エネルギーに対するCH |
|
これより
Energy = 0.404*[CH] -13.47 という関係が得られます。 注)左のグラフは横軸がエネルギーで、縦軸がCHです。 Fittingの際、pedestalを通る1次関数を求めるときにこの様な軸をとると簡単にできてしまったので、この様なグラフになりました。 |
| ガウス関数の幅(sigma)に対するエネルギー |
|
これより
$ \sigma = 1.57* \sqrt{ [CH] } -4.85 $ という関係が得られました。 |
