F4500 の解析例

  • 20210917/Y11-01 (ver.4.01以降に添付) を例に解析してみる

解析準備

$ tar xvf f4500_v401.tar.gz
$ cd f4500
$ ls
bin		csv		f4500_cut.png	f4500_cut.pptx	macro		pdf		root		src
$ ls csv  # excelファイルから作成したcsv ファイルをここに置く
20210813	20210917	Y11200-01.csv
$ ls csv/20210917
Y11-01.csv    # 今回解析するデータ

解析プログラムの作成

$ cd src
$ ls
Makefile	csv.cc		csv.hh		f4500_root.cc
$ make
$ cd ..
$ ls bin
f4500_root	mksubdir.sh   # f4500_root ができている

rootファイル作成 & ヒストグラム出力

# root file 作成
$ ./bin/f4500_root -d 20210917 -p Y11-01
# -d 20210917  : でcsvの中のディレクトリ20210917を指定
# -p : 有効にしている範囲(Y11-01Cut)の中の最大値の部分を探しsliceを作成
./csv/20210917/Y11-01.csv
Title:   Y11-01
Excit:   200-600 Step: 5 Slit: 1 Bin: 81
Emit:    200-600 Step: 5 Slit: 1 Bin: 81
Excit1D: 205nm
Emit1D:  210nm
# pdf file 作成
$  root -l -q  './macro/print2d.cc("Y11-01","20210917")'
# pdf/20210917/Y11-01All.pdf を作成

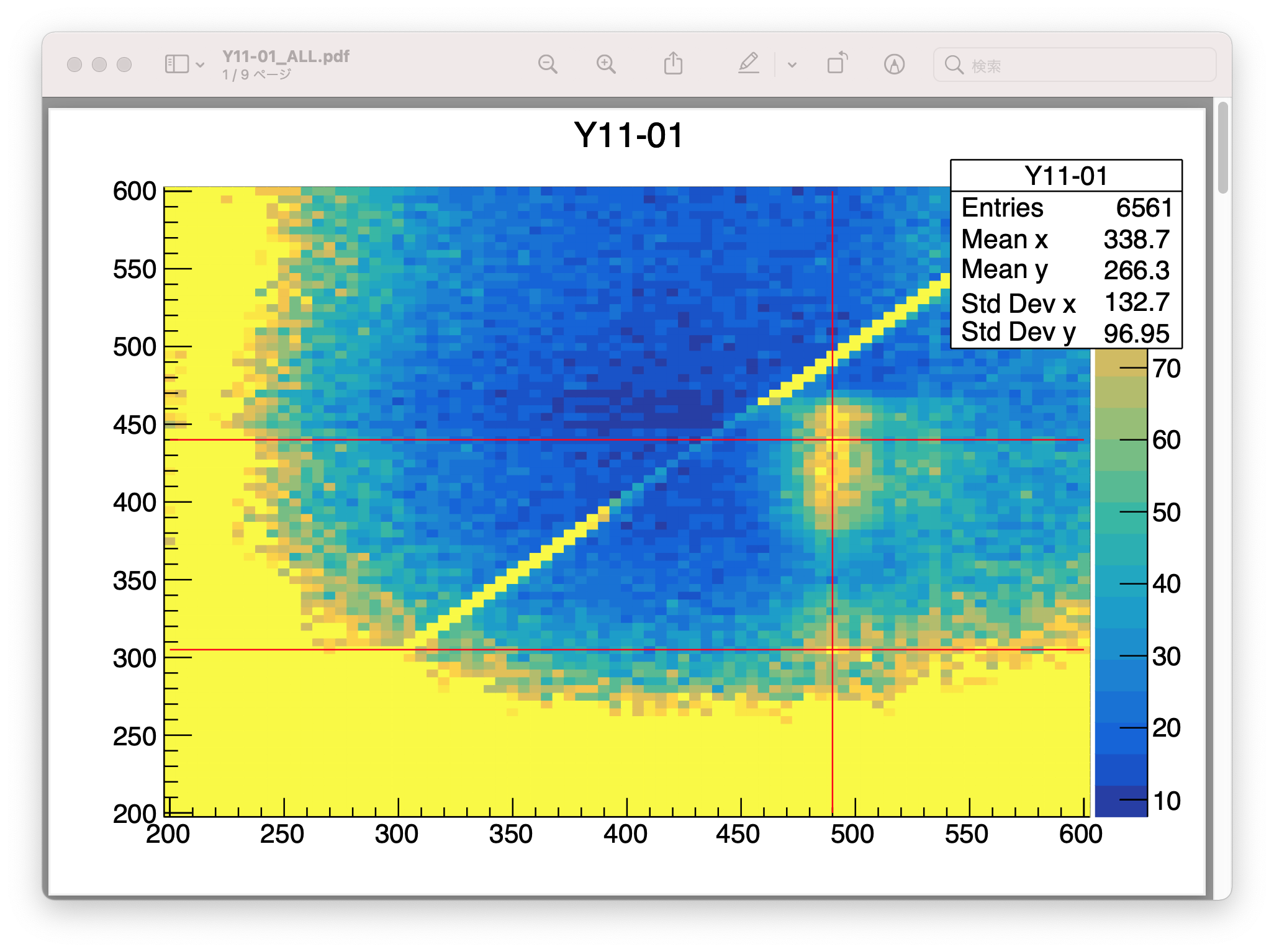

# 1, 2 page (Y11-01): 全体のヒストグラム (最大値は3,4pageの最大値でnormalize) p1:linear, p2: log
# 3, 4 page (Y11-01Cut): 最大値を決めるために範囲を指定したヒストグラム p3: lonear, p4:log
# 5 page (Y11-01_Em):  Y11-01Cutを発光波長(X軸)に射影したヒストグラム
# 6 page (Y11-01_Ex):  Y11-01Cutを励起波長(Y軸)に射影したヒストグラム
# 7 page - (Y11-01_Ex205, Y11-01_Em210 etc.): 作成時に指定した励起・発光波長のslice (p1-4に書かれた赤線)の部分のヒストグラム

短波長の部分のノイズが多いため、そこが最大値になってしまい、みたい領域が見えない

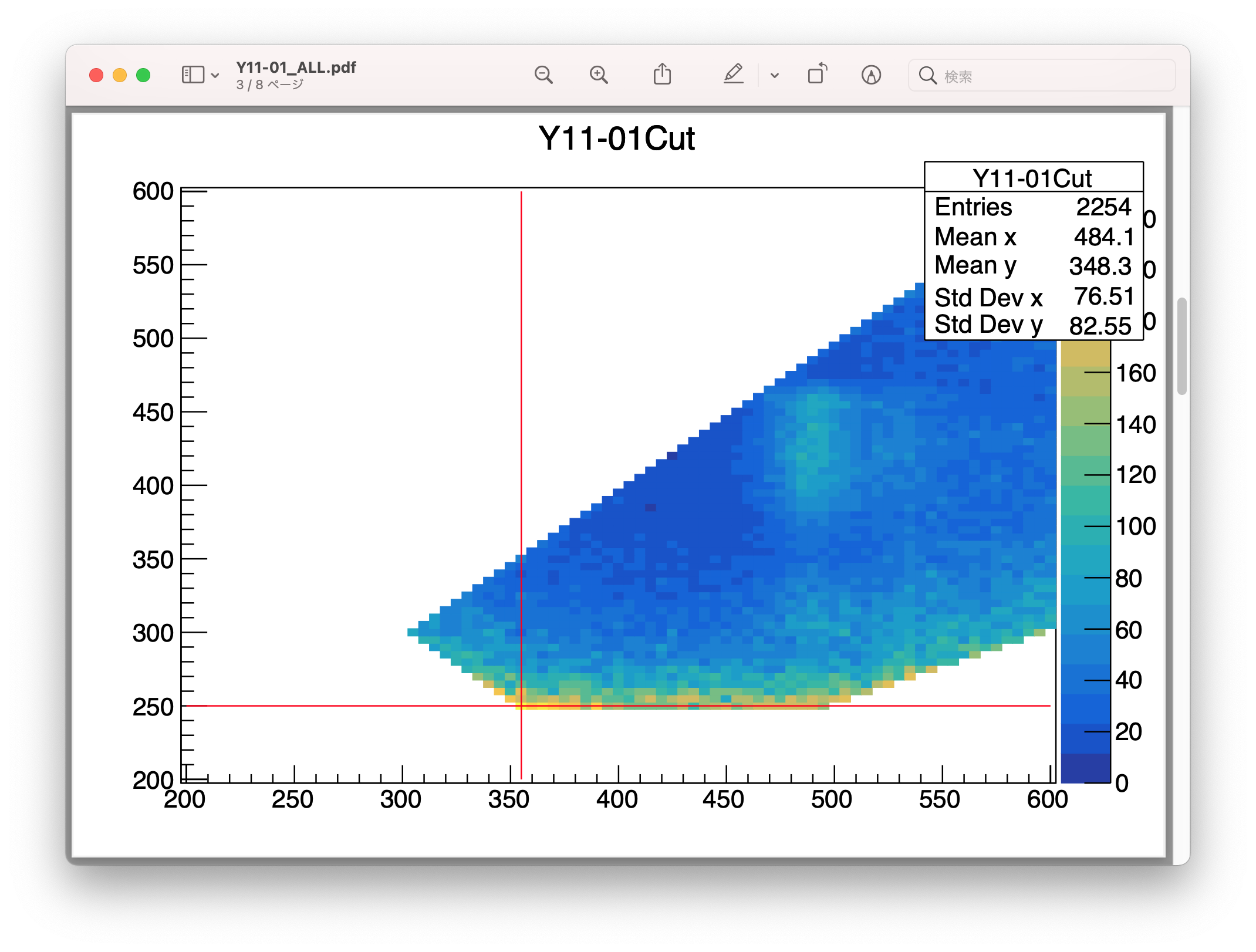

p3に作成されているY11-01Cutのヒストグラム

励起波長の短波長部分のカット

励起波長250nm 以下をカットしてみる

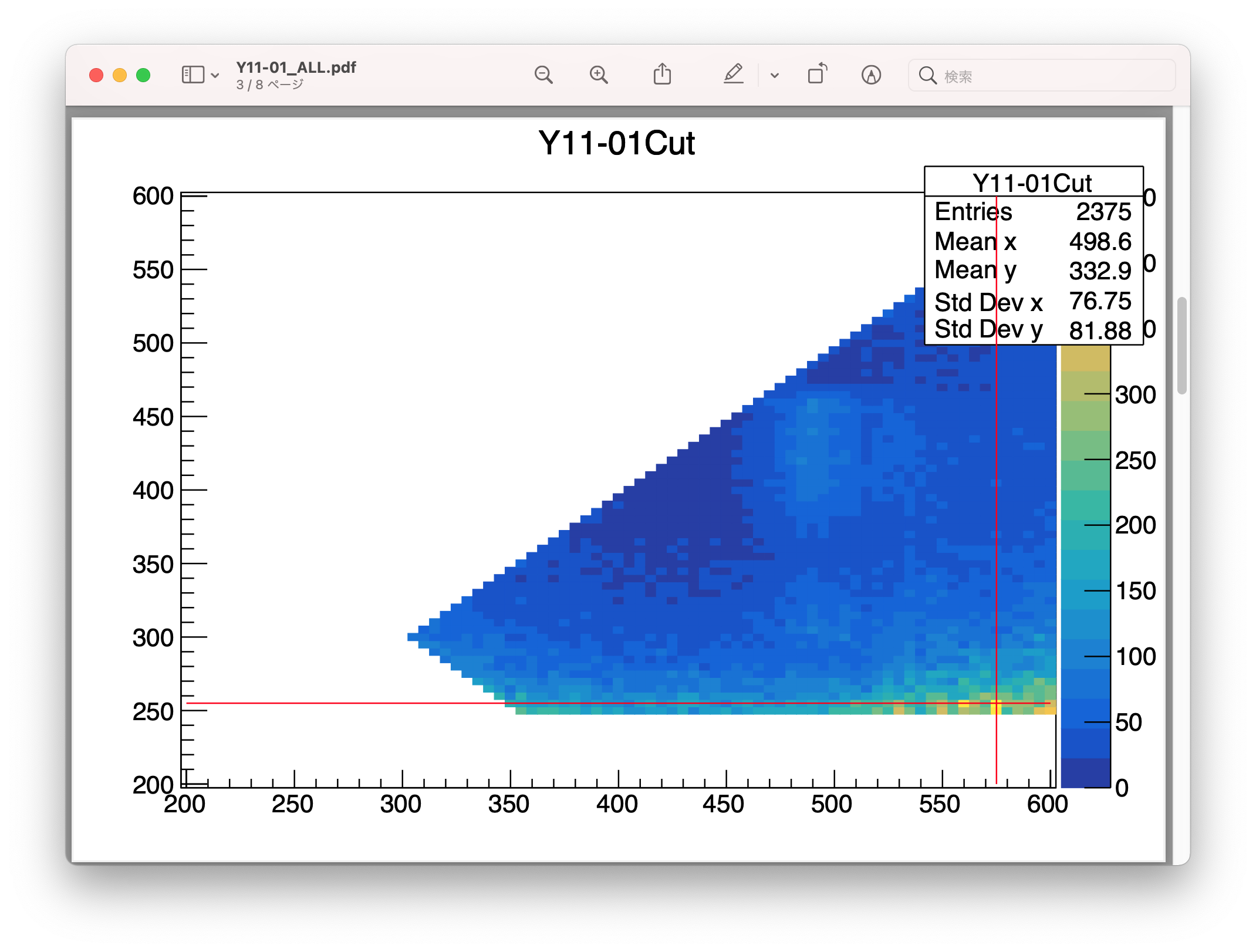

$ ./bin/f4500_root -d 20210917 -l 250  -p Y11-01
# -l 250 : 励起波長250nm以下をカットする
$ root -l -q  './macro/print2d.cc("Y11-01","20210917")'

左下の領域をカット

左下の領域(励起波長と発光波長の平均300nm以下)をカットする

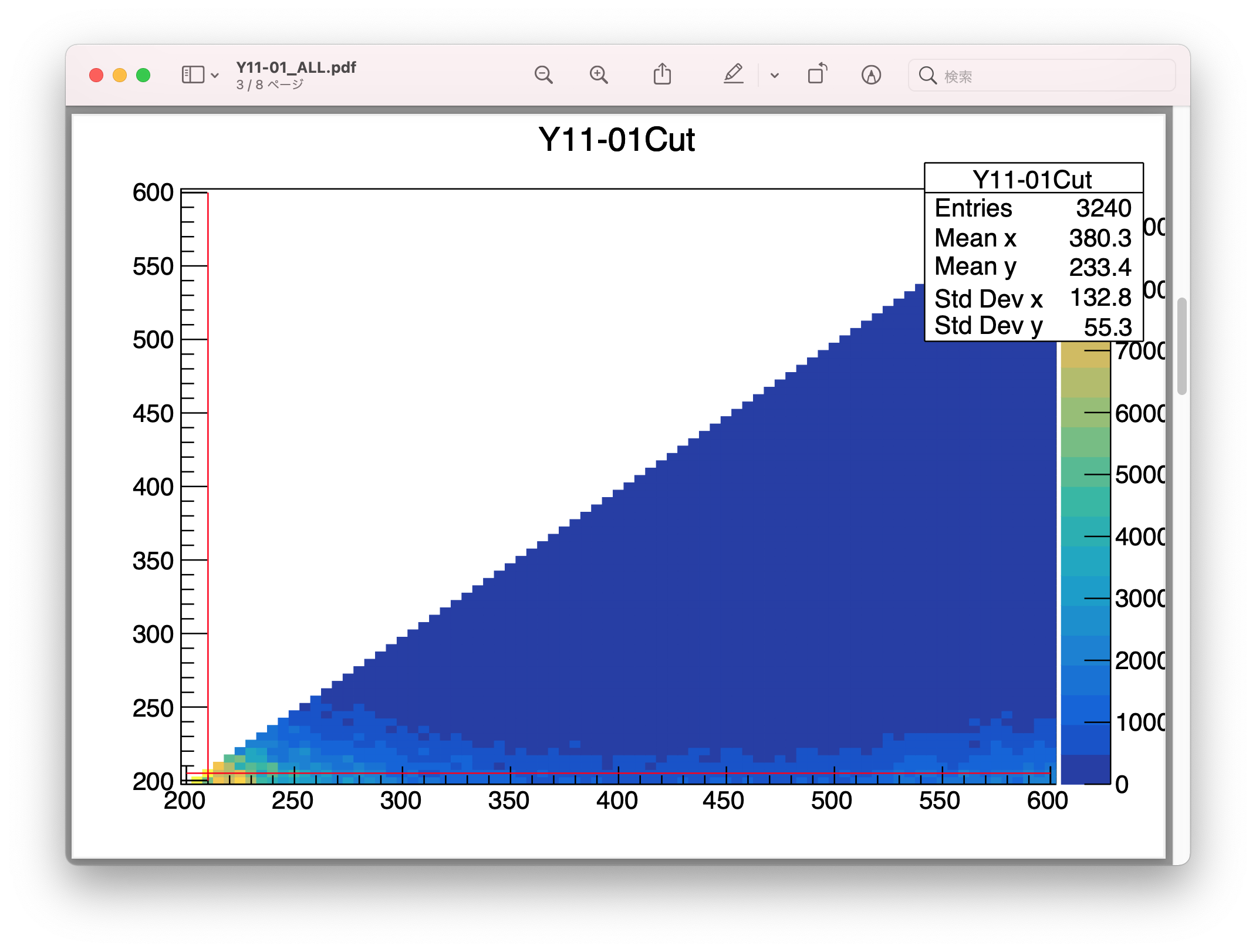

$ ./bin/f4500_root -d 20210917 -l 250  -a 300 -p Y11-01
# -a 300 : 励起波長と発光波長の平均300nm以下をカットする
$ root -l -q  './macro/print2d.cc("Y11-01","20210917")'

右下の領域をカット

右下の領域(励起波長 * 2.0 > 発光波長の領域)をカットする

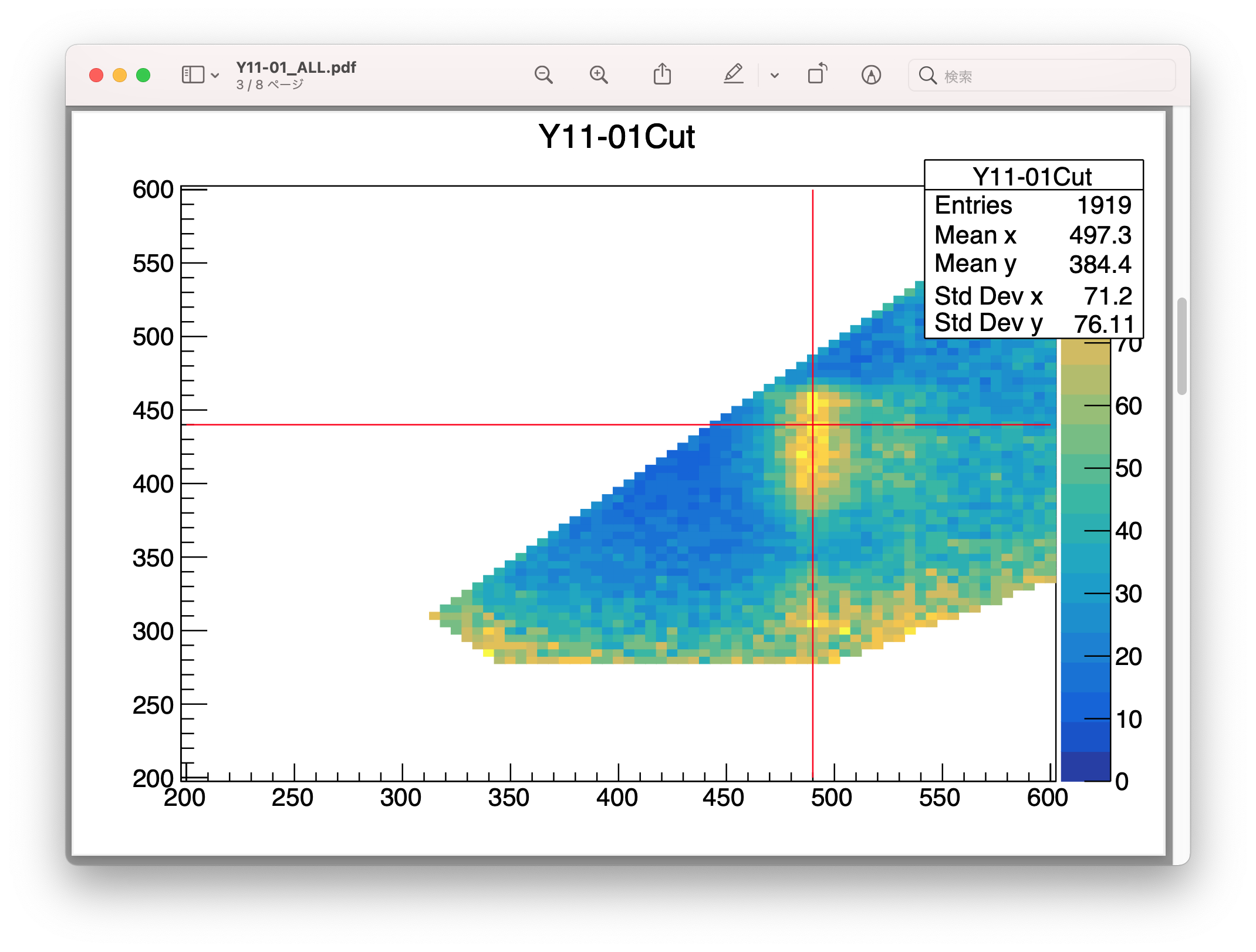

$ ./bin/f4500_root -d 20210917 -l 250  -a 300 -2 2.0 -p Y11-01
# -2 2.0 : 励起波長* 2.0 > 発光波長 をカットする
$ root -l -q  './macro/print2d.cc("Y11-01","20210917")'

微調整

  • 励起波長カット 250 → 280
  • 平均カット 300 → 310
  • 右下カット 2.0 → 1.8
$  ./bin/f4500_root -d 20210917 -l 280  -a 310 -2 1.8 -p Y11-01
$ root -l -q  './macro/print2d.cc("Y11-01","20210917")'

Sliceの追加

励起波長305nmのsliceも追加

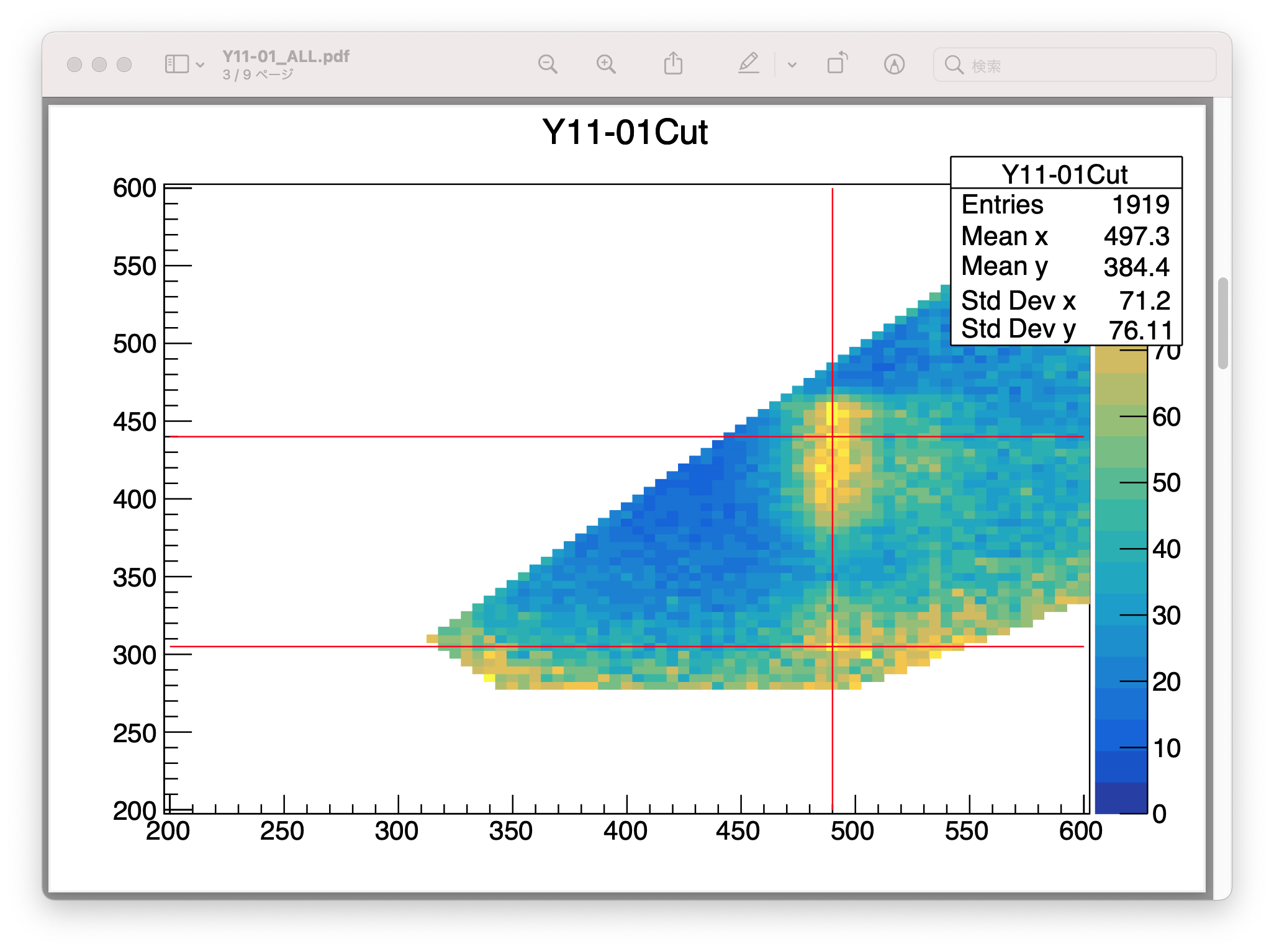

$  ./bin/f4500_root -d 20210917 -l 280  -a 310 -2 1.8 -p -x 305 Y11-01
# -x 305 : 励起波長305nmのヒストグラムを作成 (発光波長の場合は-mを使う)
$ root -l -q  './macro/print2d.cc("Y11-01","20210917")'
